In het netwerkbekabelingsproject zien we vaak een witte kruisvormige plastic structuur in sommige netwerkkabels, het kruisskelet. Veel mensen zullen zich afvragen: welke rol speelt dit ogenschijnlijk onopvallende onderdeel in de netwerkkabel? Is het echt nodig om te bestaan?
Wat is een kruisskelet?

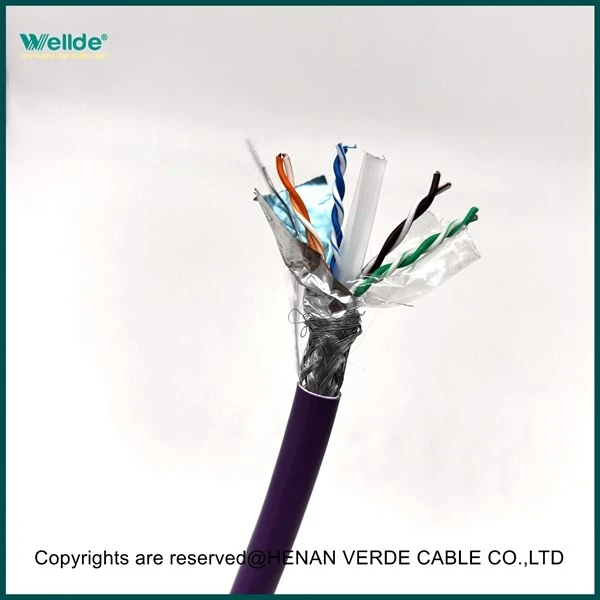

Het kruisskelet, ook wel scheidingsbalk genoemd, is een kerncomponent binnen categorie 6 (CAT6) en hoger netwerkkabels. Het isoleert de vier paar twisted pair-draden in de netwerkkabel in vier onafhankelijke ruimtes, als een "kruisvormige" scheidingswand, waardoor de kabel in vier kwadranten wordt verdeeld.
Kernrol van het kruisskelet
1. verminder de "cascading" van signalen om de netwerksnelheid stabieler en sneller te maken
Wanneer de vier paar twisted pair-draden in de netwerkkabel met hoge snelheid worden verzonden, kunnen de signalen, net als de radioverbindingsstations, gemakkelijk met elkaar interfereren. Het kruisskelet scheidt ze, waardoor signalen "hun eigen weg kunnen gaan", waardoor interferentie aanzienlijk wordt verminderd en een stabiele Gigabit- of zelfs 10G-netwerksnelheid wordt gegarandeerd.
2. stabiliseer de "formatie" van het lijnpaar, en het signaal zal niet afwijken
De leidingen in de netwerkkabel zijn volgens specifieke regels in elkaar gedraaid. Deze "draaimethode" is bedoeld voor anti-interferentie. Als de twistafstand verstoord is, wordt het signaal slechter. Het kruisframe is als een "beugel" om elk paar draden vast te zetten, zodat ze tijdens productie, transport en installatie de juiste "formatie" kunnen behouden en de signaaloverdracht stabieler is.
3. maak de netwerkkabel sterker en de constructie handiger
Met het kruisframe is de kabel als geheel stijver en vervormt hij niet gemakkelijk bij trekken en buigen. Tijdens de constructie is het voor de master ook gemakkelijker om de paren te scheiden en recht te trekken, waardoor de bediening gemakkelijker wordt en het probleem van lage netwerksnelheid veroorzaakt door onjuiste bediening wordt verminderd.
Waarom hebben sommige kabels geen kruisskelet?

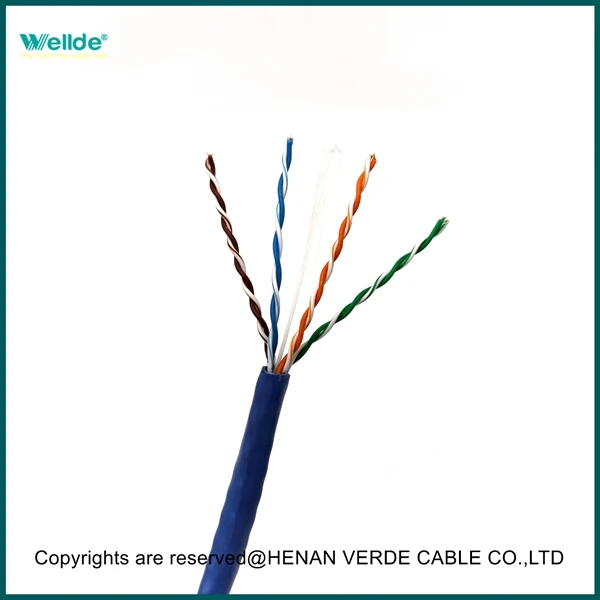

Het zal je wellicht opvallen dat niet alle netwerkkabels een kruisskelet hebben, zoals de gangbare CAT5e-netwerkkabel.
Dit komt omdat:
Verschillende transmissiesnelheidsvereisten: de maximale transmissiesnelheid van cat 5-netwerkkabel is 1000 Mbps. In dit tempo kan zonder crossframe aan de overspraakstandaard worden voldaan. De categorie 6-netwerkkabel moet een transmissiesnelheid van 10 Gbps ondersteunen, wat een extreem hoge signaalintegriteit vereist, en moet daarom worden uitgerust met een kruisskelet.
Kostenbeheersing: het vergroten van het kruisskelet zal de productiekosten en verkoopprijs van de netwerkkabel verhogen. Voor sommige scènes met lage snelheidsvereisten is het voordeliger om skeletloze Cat 5-netwerkkabel te gebruiken.
