Beschrijving voor PTFE Wikkeldraad (AFR250):
Een van hoge temperatuur draden, Een van Teflon draden.
Verzilverde koperen geleider PTFE wikkelband geïsoleerd TeflonWire.
Voordeel en product: kenmerken van PTFE wikkeldraad:
Weerstand op hoge temperatuur 260 graden;
Corrosiebestendigheid, chemische weerstand:
Oliebestendig, sterke zuurbestendigheid, sterke alkalibestendigheid, oxidantbestendig.
Vochtbestendig, vlamvertragend,
Anti-aging, de langste levensduur van alle plastic draden.
Sterke treksterkte, uitstekende mechanische eigenschappen;
Opmerkelijk voordeel in vergelijking met PTFE geëxtrudeerde teflondraad:
PTFE wikkeldraadis lichter dan PTFE geëxtrudeerd teflon draadtype.
Uitleg van PTFE telfon draadtypes: 250 gradenHoge temperatuur draad
Twee types vanaf verschillende productiemanieren:
● AFT250: productie van PTFE geëxtrudeerde isolatie
● AFR250: PTFE-geïsoleerde productie voor teflondraad, dit soort geïsoleerde teflondraad is lichter dan geëxtrudeerde PTFE-draad, maar omwikkelde geïsoleerde PTFE-draad kan ook 250 graden op hoge temperatuur weerstaan.
AFR250 is voor PTFE-wikkeldraad, het is lichter dan AFT250 (PTFE geëxtrudeerd teflon-draadtype)
Verschil voor PTFE geëxtrudeerde isolatiedraad en PTFE-wikkeltape-isolatie
draad:Wikkeltape PTFE-draad is lichter dan geëxtrudeerde PTFE-draad, OD is iets kleiner dan PTFE geëxtrudeerde teflondraad.
Belangrijke technische gegevens voor met PTFE omwikkelde geïsoleerde Teflon-draad:
Nominale spanning: 600V en lager;
Temperatuurbereik:-80- plus 250 graden
Geleider: verzilverd, blank koper of vernikkeld koperdraad;
Isolatie: PTFE-wikkeltape
Kleur: verschillende kleuren kunnen worden aangepast;
UL-specificatie: dikte van teflon PTFE-draad: awg34, awg32, awg30, awg28, 26#,24 awg, 22awg, 20 awg, 18 awg,16awg,14 awg, 12awg
Technische tekeningvoor PTFE Wikkeldraad (type :AFR 250)
Teflon draad-AFR250 AFR200
Opbouw van tekening:
geleider: verzilverd koperdraad
isolatie: PTFE-wikkeltapes
Afscherming: Sliver geplateerde koperdraad of vertinde koperen gevlochten afscherming;
Nominale spanning:
150V,300V,600V
Testspanning:
1000V,1500V,2500V
Temperatuurbereik:
-80 graden - plus 250 graden
Technisch gegevensblad voor ptfe wikkeldraad AFR250 en AFRP250 (met afscherming)
Geleiderstructuur en gegevens | Maximaal OD van draad (mm) | |||||||
Specificatie van leider mm2 | Geleider vastgelopen nrs/diameter/mm | Nominale OD (mm) | AFR-type: | AFRP-type: (Vertind koperdraad Gevlochten teflondraad) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |

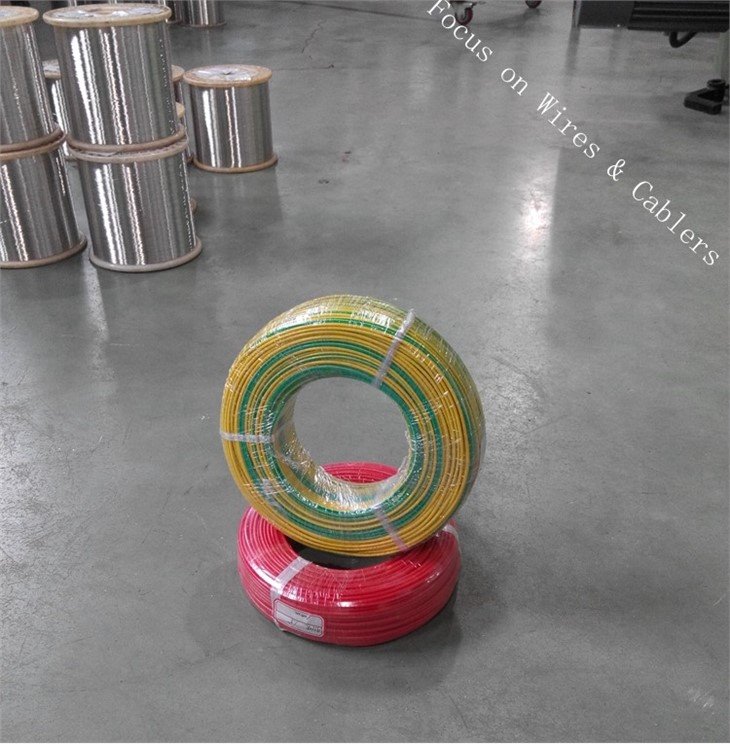

Werkplaatsweergave
