Wat is een kale bovenkabel?
Definitie van bovenleidingkabel

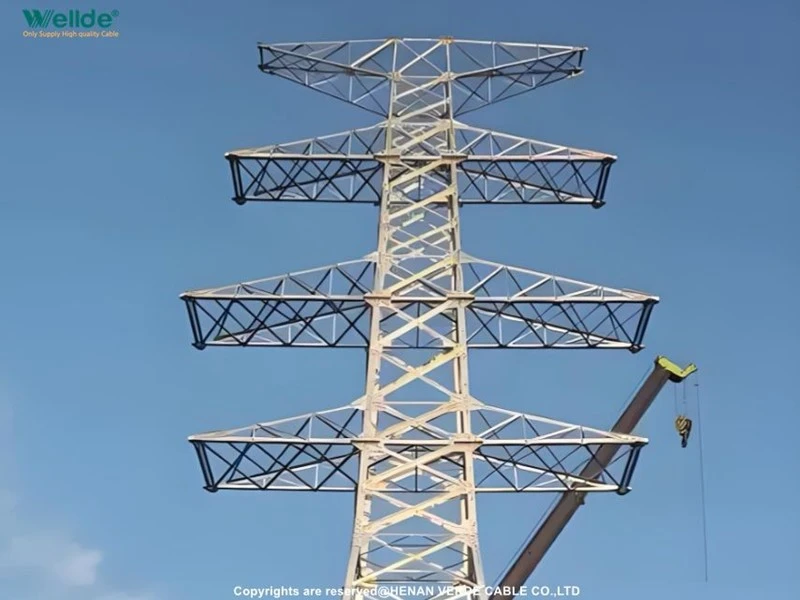

Zonder enige isolatiemantel wordt het rechtstreeks buiten geïnstalleerd op elektriciteitspalen en -masten, die voornamelijk worden gebruikt voor bovengrondse transmissielijnen met hoge-/ultra-hoge spanning.
Classificatie van bovenleidingkabels
|
Afkorting |
Volledige naam |
Structuuroverzicht |
Typische toepassingsscenario's |
|
ACSR |
Aluminium geleider staal versterkt |
Buitenste aluminium streng (geleidend) + centrale stalen kern (bestand tegen spanning) |
Hoofdlijn voor hoogspanningstransmissie, de meest gangbare in het binnenlandse elektriciteitsnet en overzeese transmissie en distributie; 10kV ~ 500kV bovengrondse elektriciteitsleiding |
|
AAAC |
Geheel van aluminiumlegering |
Allemaal gemaakt van een enkele draad van een aluminiumlegering, gedraaid zonder stalen kern |
Midden- en laagspanningsdistributielijnen, corrosieve kustomgevingen, lichtgewicht installatie; 10~110kV |
|
AAC |
Alle aluminium geleider |
Enkeldraads puur aluminium, in zijn geheel gedraaid, zonder verstevigingskern |
Laagspanningsdistributie over korte afstanden en aftaklijnen van het elektriciteitsnet op het platteland; Lage spanning Minder dan of gelijk aan 35 kV, lijnen met kleine spanwijdte |
|
GS/GW |
Gegalvaniseerde stalen streng |
Alle thermisch-gegalvaniseerde staaldraden zijn in elkaar gedraaid en niet-geleidend (zelden gebruikt voor stroomvoerend) |
Bliksembeveiligingsaarddraad, torensteundraad en optische kabelsteun (OPGW-skelet) zenden geen elektrische energie uit |
ACSR gevlochten aluminium draad met stalen kern
Aluminium: Geleidend (aluminium heeft een uitstekende geleidbaarheid en is licht van gewicht)
Stalen kern: alleen bestand tegen mechanische trekkrachten
Voor- en nadelen: de beste balans tussen geleidbaarheid en mechanische sterkte, de hoogste kosteneffectiviteit- en het universele nadeel van het mondiale elektriciteitsnet: er bestaat elektrochemische corrosie op het stalen aluminium contactoppervlak, en de levensduur wordt verkort in zeer corrosieve kustomgevingen
Gebruikte spanning: 10 kV, 35 kV, 110 kV, 220 kV, 500 kV bovengrondse hoogspanningslijnen
AAC volledig aluminium gevlochten draad
De gehele aluminiumdraad heeft geen stalen kern
Voordelen: Lage prijs;
Nadelen: Lage treksterkte, kan niet over grote overspanningen worden geïnstalleerd. Geschikt voor laagspanningsnetten op het platteland over korte afstanden, stedelijke 10 kV-aftakleidingen en distributielijnen met kleine overspanningen
Niet geschikt voor bergachtige gebieden en krachtoverbrenging met grote- overspanningen over rivieren
AAAC gevlochten draad van aluminiumlegering
Het algemene gebruik van draad van aluminium-magnesium-siliciumlegering, zonder stalen kern vergeleken met gewoon puur aluminium (AAC): hogere treksterkte, sterkere corrosieweerstand vergeleken met ACSR: kleiner eigen gewicht, geen elektrochemische corrosie van staal aluminium
Kernscenario: Kust- en industriegebieden met ernstige corrosie
Gegalvaniseerde stalen streng
Bijna niet gebruikt als stroomvoerende draad! Kan geen elektriciteit overbrengen, extreem slechte geleidbaarheid, uitsluitend afhankelijk van de sterkte van metaal voor spanning
Doel: ① Bovengrondse aarddraad (bliksembeveiligingsdraad) aan de bovenkant van zendmasten ② Trektrekdraad voor elektriciteitspalen en ijzeren torens
Speciaal: De OPGW glasvezel composiet aarddraad bestaat uit stalen strengen en optische vezels aan de binnenkant.
|
Model |
Treksterkte |
Corrosiebestendigheid |
Kosten |
Aanbevolen scenario's |
|
ACSR |
★★★★★ |
★★★☆☆ |
gematigd |
Lange afstand, groot bereik, hoofdtransmissie met hoge- spanning |
|
AAAC |
★★★★☆ |
★★★★★ |
Relatief hoog |
Corrosieve omgeving voor kust- en chemische fabrieken, middenspanningsdistributie |
|
AAC |
★★☆☆☆ |
★★★☆☆ |
Minimum |
Laagspanningslijnen op korte afstand, kleine- kleinschalige projecten met beperkt budget |
|
Gegalvaniseerde stalen streng |
★★★★★ |
★★★☆☆ |
Laag |
Aarddraden en kabels mogen niet worden gebruikt voor krachtoverbrenging |
