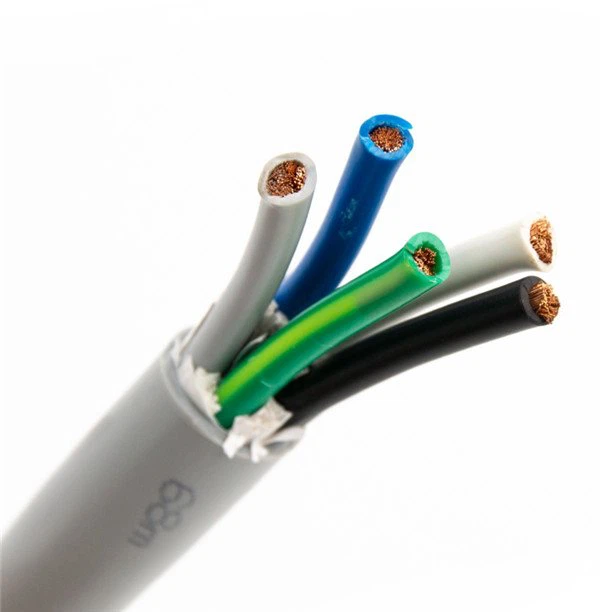

Standaard van 5-aderige PVC-geïsoleerde kabel
GB / T12706, IEC60502, meer normen zoals DIN VDE, AS / NZS of speciale typen kunnen worden aangepast volgens de eisen van de klant.
Specificaties voor 5-aderige PVC geïsoleerde kabel:
6mm2,10mm, .16mm... 25mm. 35mm.. 50mm.95mm.. 150mm... 300mm2
AWG grootte: AWG1, AWG2, AWG1/0 AWG 2/0, AWG 3/0 ....... meer AWG-formaat kabels kunnen worden aangepast.
Kern nee | 3+2 kernen | 4+1 kern | 5 kernen |
Gebied | 2,5 ~ 300mm2 | 4 ~ 300mm2 | 2,5 ~ 95mm2 |
Typebeschrijving & Toepassing Gelegenheid van de kabel
Type | Beschrijving | Plaats van de aanvraag | |
Cu Kern | Al Core | ||
VV | VLV | PVC isolatie PVC mantel voedingskabel | Om binnen te worden gelegd, in tunnel, kabelgroef of pijp, kon de kabel geen mechanische kracht buiten dragen |
Vv22 | VLV22 | PVC isolatie, stalen tape pantser, PVC mantel voedingskabel | Ondergronds te leggen, kon de kabel een bepaalde mechanische kracht dragen, |
Vv62 | Vv62 | PVC isolatie, hebben geen magnetisme stalen tape bepantsering, PVC mantel voedingskabel. | |
Vv32 | VLV32 | PVC isolatie, dunne staaldraad bepantsering, PVC mantel voedingskabel | Wees toepasbaar op de put, onder water met de bodem van de zee, de kabelblikken dragen de grotere druk met lood om het dint te trekken. |
Vv72 | VLV72 | PVC isolatie, hebben geen magnetisme dikke staaldraad pantser, PVC mantel voedingskabel | |
Vv42 | VLV42 | PVC isolatie, dik staaldraad pantser, PVC mantel voedingskabel | |
Speciale opmerkingen: | 1. De eenaderige kabel met magnetismemateriaal bepantsering is niet geschikt voor gebruik voor de AC-voeding backtrack, Het moet niet-magnetisch bepantseringsmateriaal kiezen, zoals eenaderige 62- of 72-type kabel. 2. Verbied de cent om de magnetismeleidingen wederzijds te kruisen wanneer eenaderige kabel tot stand komt, de om resultaten in de afdaling te voorkomen dat kabel transport elektrische stroom vermogen. | ||
Technische fiche voor 5-aderige PVC geïsoleerde kabel:
0.6/1kV 3 +2 Core PVC geïsoleerde PVC mantel Elektrische voedingskabel
Nominale oppervlakte mm2 | Niet gepantserd | Stalen Tape gepantserd | Staaldraad gepantserd | ||||||
Referentie diameter Mm | Geschat gewicht kg/km | Referentie diameter Mm | Geschat gewicht kg/km | Referentie diameter Mm | Geschat gewicht kg/km | ||||
VV | VLV | Vv22 | VLV22 | Vv32 | VLV32 | ||||
3*4+2*1.5 | 14.3 | 324 | 218 | 17.5 | 508 | 30v | / | / | / |
3*6+2*4 | 16.1 | 440 | 277 | 19.3 | 646 | 482 | / | / | / |
3*10+2*6 | 18.7 | 635 | 370 | 21.9 | 873 | 607 | / | / | / |
3*16+2*10 | 21.8 | 926 | 499 | 25.0 | 1203 | 775 | / | / | / |
3*25+2*16 | 23.3 | 1333 | 664 | 26.1 | 1585 | 916 | 30.8 | 2459 | 1791 |
3*35+2*16 | 24.7 | 1635 | 784 | 27.7 | 1914 | 1063 | 32.7 | 2710 | 1855 |
3*50+2*25 | 28.3 | 2255 | 1063 | 32.5 | 2924 | 1732 | 36.3 | 3952 | 2704 |
3*70+2*35 | 32.0 | 3135 | 1407 | 36.2 | 3883 | 2155 | 39.8 | 4933 | 3186 |
3*95+2*50 | 36.7 | 4217 | 1866 | 41.1 | 5092 | 2742 | 44.0 | 6223 | 3821 |
3*120+2*70 | 40.7 | 5417 | 2329 | 44.9 | 6360 | 3272 | 50.1 | 8240 | 5994 |
3*150+2*70 | 43.7 | 6303 | 2694 | 47.9 | 7314 | 3705 | 53.1 | 9382 | 5700 |
3*185+2*95 | 49.2 | 8024 | 3413 | 53.4 | 9161 | 4549 | 58.4 | 11327 | 6678 |
3*240+2*120 | 55.0 | 10314 | 4315 | 59.2 | 11580 | 5581 | 64.0 | 13850 | 7860 |
3*300+2*150 | 60.8 | 12817 | 5322 | 65.0 | 14212 | 6717 | 69.9 | 16710 | 9223 |
0.6/1kV 4C + 1E Core Type PVC geïsoleerde PVC mantel Elektrische voedingskabel
Nominale oppervlakte mm2 | Niet gepantserd | Stalen Tape gepantserd | Staaldraad gepantserd | ||||||
Referentie diameter Mm | Geschat gewicht kg/km | Referentie diameter Mm | Geschat gewicht kg/km | Referentie diameter Mm | Benaderen Gewicht kg/km | ||||
VV | VLV | Vv22 | VLV22 | Vv32 | VLV32 | ||||
4*4+1*2.5 | 14.8 | 348 | 232 | 18.0 | 537 | 421 | / | / | / |
4*6+1*4 | 16.4 | 465 | 289 | 19.6 | 673 | 496 | / | / | / |
4*10+1*6 | 19.4 | 686 | 396 | 22.6 | 932 | 641 | / | / | / |
4*16+1*10 | 22.4 | 992 | 528 | 25.5 | 1275 | 809 | / | / | / |
4*25+1*16 | 23.5 | 1362 | 638 | 26.1 | 1609 | 885 | 30.1 | 2513 | 1789 |
4*35+116 | 25.1 | 1751 | 777 | 27.7 | 2009 | 1035 | 31.9 | 2970 | 1997 |
4*50+1*25 | 29.5 | 2473 | 1069 | 33.5 | 3104 | 1700 | 37.5 | 4244 | 2840 |
4*70+1*35 | 32.9 | 3367 | 1402 | 37.1 | 4083 | 2117 | 40.9 | 5322 | 3357 |
4*95+1*50 | 37.3 | 4512 | 1829 | 41.3 | 5301 | 2618 | 46.8 | 7266 | 4583 |
4*120+1*70 | 41.2 | 5709 | 2277 | 45.2 | 6578 | 3146 | 50.7 | 8747 | 5316 |
4*150+1*70 | 45.1 | 6921 | 2740 | 49.1 | 7871 | 3690 | 54.8 | 10264 | 6084 |
4*185+1*95 | 49.8 | 8592 | 3382 | 53.8 | 9637 | 4427 | 60.3 | 12340 | 7215 |
4*240+1*120 | 56.2 | 11018 | 4279 | 60.2 | 12193 | 5454 | 66.3 | 15140 | 8401 |
4*300+1*150 | 62.1 | 13681 | 5257 | 66.1 | 14976 | 6552 | 72.4 | 18266 | 9843 |
600/1000V 5Core PVC geïsoleerde PVC mantel Elektrische voedingskabel
Nominale oppervlakte mm2 | Niet gepantserd | Stalen tape-gepantserd | Staaldraad gepantserd | ||||||
Referentie diameter Mm | Geschat gewicht kg/km | Referentie diameter Mm | Geschat gewicht kg/km | Referentie diameter Mm | Geschat gewicht kg/km | ||||
VV | VLV | Vv22 | VLV22 | Vv32 | VLV32 | ||||
5*2.5 | 13.4 | 266 | / | 17.0 | 423 | / | / | / | / |
5*4 | 14.6 | 386 | 260 | 18.3 | 570 | 446 | / | / | / |
5*6 | 16.0 | 505 | 316 | 19.7 | 704 | 517 | / | / | / |
5*10 | 19.1 | 760 | 433 | 23.5 | 999 | 684 | 27.0 | 1700 | 1390 |
5*16 | 22.6 | 1090 | 588 | 26.0 | 1357 | 75 W | 30.0 | 2316 | 1820 |
5*25 | 27.4 | 1598 | 818 | 31.0 | 2183 | 1390 | 35.0 | 2848 | 2073 |
5*35 | 30.5 | 2134 | 1049 | 34.5 | 2764 | 1664 | 38.2 | 3648 | 2563 |
5*50 | 35.2 | 2848 | 1382 | 39.6 | 2932 | 1741 | 41.5 | 4682 | 3132 |
5*70 | 39.8 | 3980 | 1823 | 44.3 | 3930 | 2177 | 47.8 | 5917 | 3747 |
5*95 | 45.6 | 5386 | 2447 | 50.0 | 5163 | 2337 | 55.0 | 7843 | 4898 |
